Описание

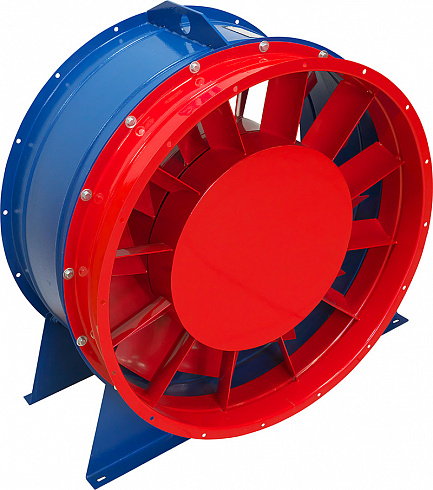

Вентиляторы ВО 25-188 из углеродистой стали предназначены для перемещения воздуха и газопаровоздушных смесей не вызывающих повышенной коррозии углеродистой стали, с температурой до 40°С, не содержащих пыли и других твердых примесей в количестве более 0,01 г/м3, а также липких и волокнистых материалов.
Вентиляторы для систем противодымной вентиляции (подпора воздуха) типа ВО 25-188 устанавливаются в специальных приточных системах для создания избыточного давления в лестничных клетках, тамбурах-шлюзах и шахтах лифтов зданий для предотвращения проникновения дыма в эти помещения и создания возможности проведения работ по борьбе с пожаром по спасению людей и оборудования.
Вентиляторы могут комплектоваться направляющим аппаратом (НА), служащим для создания подкрутки потока перед входом на лопатки колеса, что обеспечивает повышение создаваемого вентилятором давления.
Особенности:
- Корпус и лопатки из углеродистой стали;
- Рабочее колесо имеет 12 лопаток, которые могут быть установлены под углом 30° или 35°;
- Направляющий аппарат имеет углы установки лопаток 5° и 10°;
- Конструктивно вентилятор выполнен левого вращения;
- Температура перемещаемого воздуха до +40ºС.
№ вентилятора |
Номер модификации и кривой |
Угол установки лопаток |
Установочная мощность, кВт |
Частота вращения рабочего колеса, об/мин |
Ток, А |
Масса не более, кг |
Цена, руб. | |
колеса | НА | |||||||
8,0 |
1 | 35 | 10 | 11,0 |
1500 |
23,2 | 187 | 47931 |
2 | 35 | 5 | 7,5 | 15,75 | 179 | 43906 | ||
3 | 35 | - | 5,5 | 11,7 | 121 | 39438 | ||
4 | 30 | 5 | 5,5 | 11,7 | 172 | 41187 | ||
5 | 30 | - | 4,0 | 8,98 | 113 | 36464 | ||
9,0 |
1 | 35 | 10 | 11,0 |
1500 |
23,2 | 203 | 47361 |
2 | 35 | 5 | 11,0 | 23,2 | 203 | 47361 | ||
3 | 35 | - | 7,5 | 15,75 | 115 | 42281 | ||
4 | 30 | 5 | 7,5 | 15,75 | 195 | 43531 | ||
5 | 30 | - | 7,5 | 15,75 | 115 | 42078 | ||
10,0 |
1 | 35 | 10 | 18,5 |
1500 |
37,7 | 288 | 66585 |
2 | 35 | 5 | 15,0 | 31,1 | 288 | 62542 | ||
3 | 35 | - | 15,0 | 31,1 | 256 | 54605 | ||
4 | 30 | 5 | 11,0 | 23,2 | 230 | 49904 | ||
5 | 30 | - | 11,0 | 23,2 | 198 | 45875 | ||
11,2 |
1 | 35 | 10 | 7,5 |
1000 |
17,5 | 256 | 71755 |
2 | 35 | 5 | 7,5 | 17,5 | 256 | 71755 | ||
3 | 35 | - | 7,5 | 17,5 | 216 | 68229 | ||
4 | 30 | 5 | 5,5 | 13,02 | 247 | 69405 | ||
5 | 30 | - | 5,5 | 13,02 | 211 | 66675 | ||
12,5 |
1 | 35 | 10 | 15,0 |
1000 |
32,6 | 403 | 75387 |
2 | 35 | 5 | 15,0 | 32,6 | 403 | 75387 | ||
3 | 35 | - | 15,0 | 32,6 | 363 | 71699 | ||
4 | 30 | 5 | 11,0 | 24,75 | 373 | 71681 | ||
5 | 30 | - | 11,0 | 24,75 | 333 | 67320 |

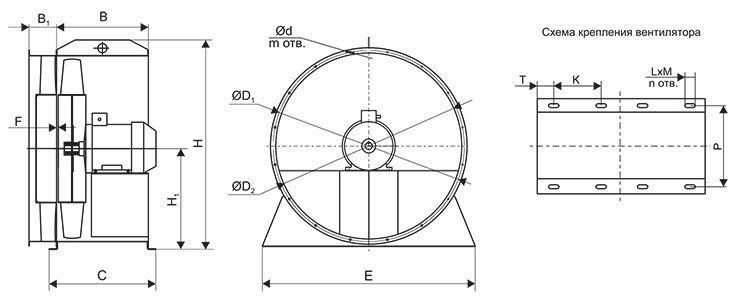

Габаритные и присоединительные размеры (мм)
№ вентилятора | B | B1* | C | D1 | D2 | d | E | F | H | H1 | K | L | M | m | n | P | T |
8,0 | 400 | 148 | 472 | 829 | 800 | 9 | 927 | 10 | 915 | 439 | 290 | 20 | 8,5 | 16 | 8 | 436 | 28 |
9,0 | 558 | 148 | 646 | 938 | 909 | 9 | 1042 | 10 | 1026 | 494 | 326 | 23 | 9 | 16 | 8 | 600 | 32 |
10,0 | 620 | 148 | 716 | 1030 | 1000 | 9 | 1158 | 10 | 1141 | 549 | 363 | 26 | 10 | 16 | 8 | 666 | 35 |
11,2 | 620 | 166 | 727 | 1164 | 1134 | 9 | 1297 | 10 | 1292 | 621 | 406 | 29 | 11 | 16 | 8 | 671 | 39 |
12,5 | 620 | 185 | 739 | 1280 | 1250 | 9 | 1448 | 10 | 1442 | 693 | 453 | 32 | 13 | 16 | 8 | 677 | 44 |
* для вентиляторов с направляющим аппаратом
